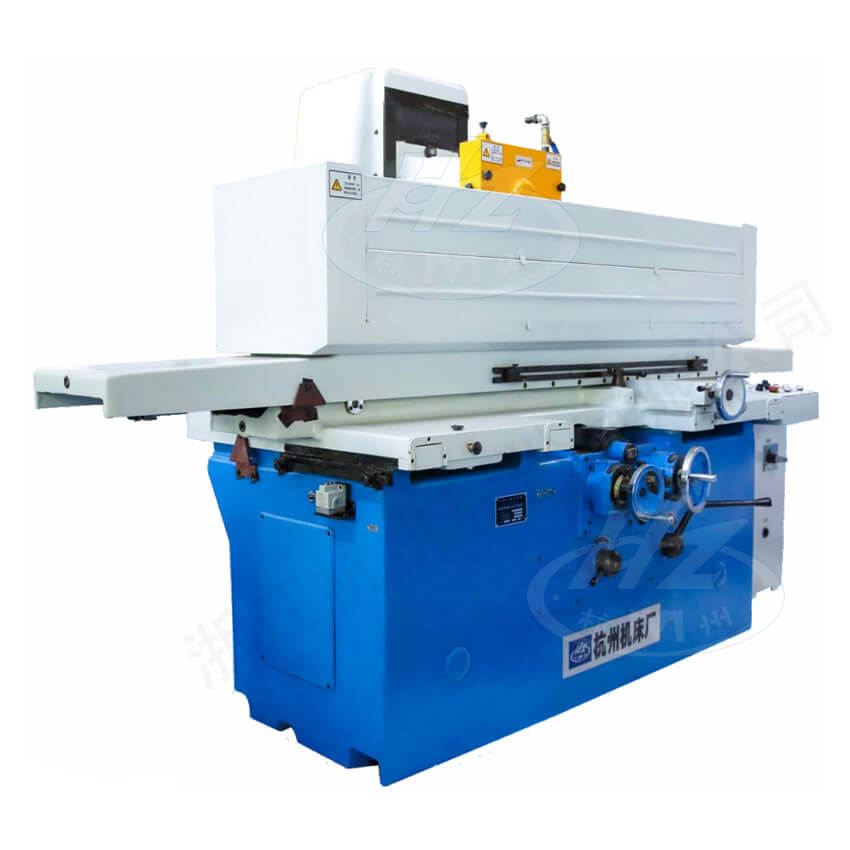

Máy mài phẳng trục ngang chính xác MM7132A×16, MM7132B×16, MM7132B×16/LC - Máy mài phẳng trục ngang cao cấp

Máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

Máy mài phẳng trục ngang chính xác MM7132A×16link w88, MM7132B×16, MM7132B×16/LC - Máy mài phẳng trục ngang cao cấp

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy này sử dụng cạnh của đá mài để gia công mặt phẳng của chi tiếtlink w88, đồng thời cũng có thể dùng mặt đầu của đá mài để gia công rãnh và cạnh lồi của chi tiết. Độ chính xác và độ bóng bề mặt đạt mức cao. Phù hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng sửa chữa máy móc và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Bàn hút điện từ (320×1600mm)	1 cái	Đĩa kẹp đá mài cùng đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Dao mài đá (không bao gồm kim cương)	1 bộ	Tấm điều chỉnh máy tiện	11
Phụ kiện đặc biệt (tính riêng)
Dao đá kim cương	1 cây

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển theo kiểu chữ thậplink w88, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh quạt điều chỉnh lưu lượng và hướnglink w88, kết hợp hệ thống thủy lực kín, giúp chuyển động ổn định, tiếng ồn nhỏ và nhiệt độ dầu trong bể dầu thấp.

■ Dẫn hướng ngang của bàn trượt sử dụng ổ trượt bilink w88, việc di chuyển được kiểm soát bởi động cơ biến tần AC với tốc độ điều chỉnh liên tục, đảm bảo khả năng tiến dao tinh tế cả theo từng đoạn và liên tục.

■ Trục chính của đầu mài sử dụng ổ trục tĩnh áp có lỗ nhỏ và tuần hoàn dầu bên tronglink w88, cho độ chính xác xoay cao, từ đó đạt được độ bóng bề mặt tốt hơn.

■ Máy MM7132B×16 có bể dầu ngoàitin tuc the thao, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

■ Máy MM7132B×16/LC có bể dầu ngoài thân máykết quả bóng đá hôm nay, trục đứng điều khiển bằng chương trình đơn trục. Có thể thực hiện mài tự động theo chiều dọc; mài tự động đá mài riêng biệt; bù trừ tự động cho đá mài, v.v.

Thông số kỹ thuật

Mã:				MM7132A×16 / MM7132B×16 / MM7132B×16/LC
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	320×1600
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	320×1600×400
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	1650
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	3-25
	Hành trình ngang của bàn làm việc		mm	330
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Ngắt quãng (điều tốc vô cấp)	mm	0kết quả bóng đá hôm nay,2-10/ hành trình dọc đơn
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	3×18
	Khả năng chịu tải của bàn làm việc		kg	527
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	550
	Tốc độ nâng nhanh của đầu mài		mm/min	225
	Tốc độ quay của trục đá mài		rpm	1500
	Tiến dao dọc vi tinh của đầu mài		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Φ300×32×Φ75
Công suất động cơ	Công suất tổng động cơ		kW	9
Công suất động cơ	Công suất động cơ đầu mài		kW	5.5
Độ chính xác làm việc	Độ phẳng giữa mặt gia công và mặt nền		mm	300:0.003
Độ chính xác làm việc	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh		kg	6500
Trọng lượng máy	Trọng lượng thô		kg	8000
Kích thước ngoại hình (dài × rộng × cao)			mm	4400×1600×2055
Kích thước thùng đóng gói (dài × rộng × cao)			mm	4700×2000×2550
