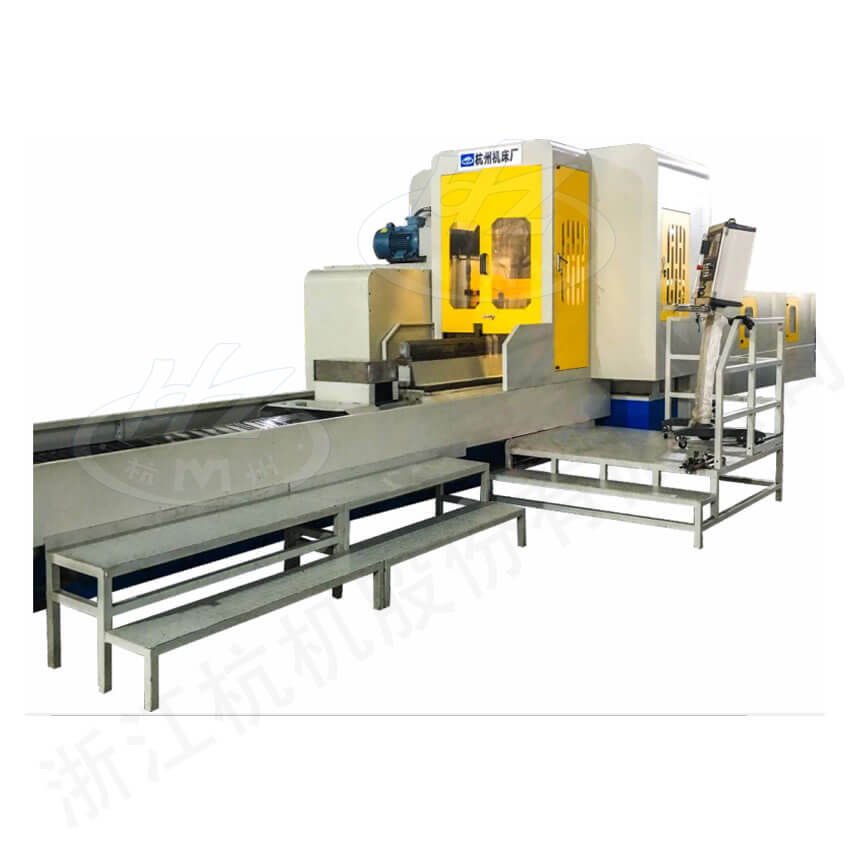

Máy mài ray dẫn hướng CNC HZ-090 - Máy mài chuyên dụng

Máy mài đường thẳng HZ-090CNC là dòng máy chuyên dụng được thiết kế để gia công mài chính xác các loại ổ trượt tuyến tính thông thường và ổ trượt có bi. Máy sử dụng phương pháp mài đa đầu mài kết hợp cùng kỹ thuật mài định hình nhiều hướngkết quả bóng đá hôm nay, giúp thực hiện quá trình mài trên các thanh trượt tuyến tính với độ chính xác cao, phù hợp cho các kích thước từ 15 đến 65mm.

■ Máy có cấu trúc khung dạng cầulink w88, được tạo thành từ hai cột đứng, dầm ngang và thân máy tạo thành khung cứng kín;

■ Bàn làm việc của thân máy sử dụng kiểu dẫn hướng "hai V"link w88, bề mặt dẫn hướng của bàn được phủ lớp nhựa chịu mài mòn, trong khi đó dẫn hướng thân máy được bôi trơn bằng lượng dầu lớn, đảm bảo hoạt động ổn định và bền bỉ.
Bể dầu bôi trơn được trang bị thiết bị điều chỉnh nhiệt độ;

■ Các đầu mài đều sử dụng ổ bi tiếp xúc góc chính xác caotin tuc the thao, kết cấu kiểu ống lồng;

■ Cầu ngang được cố định không di chuyển lên xuốngtin tuc the thao, hai đầu mài đứng được lắp đặt ở phía trước của cầu ngang; đầu mài nằm ngang được bố trí phía trước của đầu mài đứng, tạo thành cấu trúc hợp lý và hiệu quả cho quá trình gia công.

■ Hai đầu mài đứng sử dụng cùng một bộ dao mài kim cương để làm nhẵn lần lượtkết quả bóng đá hôm nay, đảm bảo tính nhất quán về kích thước rãnh hai bên;

■ Máy có chức năng rửa bàn làm việc tự độngkết quả bóng đá hôm nay, định hướng phôi tự động và hỗ trợ thay đá mài;

■ Hệ thống điều khiển máy: Siemens 828Dlink w88, đi kèm cảm biến quang học Heidenhain, mang lại khả năng kiểm soát toàn bộ hệ thống theo vòng kín, đồng thời cung cấp giao diện người dùng trực quan và dễ sử dụng.
Mặtlink w88, nhấn nút một lần có thể thực hiện mài ba mặt của ray hiệu quả và chính xác.

▌Trục chuyển động thẳng và chức năng của máy:

■ Trục Y1: Di chuyển ngang của đầu mài đứng bên trái;

■ Trục Y2: Di chuyển ngang của đầu mài đứng bên phải;

■ Trục W: Di chuyển dọc của đầu mài nằm ngang;

■ Trục V: Di chuyển ngang của đầu mài nằm ngang;

■ Trục Z: Di chuyển dọc của bánh mài kim cương cho đầu mài đứng;

■ Trục X: Di chuyển tịnh tiến của bàn làm việc;

■ SP Ba trục chính di chuyển với tốc độ tuyến tính không đổi

Trên đâylink w88, các trục Y1, Y2, W và Z là các trục số CNC vòng kín sử dụng động cơ xoay chiều, còn trục X được điều khiển bằng thủy lực kết hợp với cảm biến từ trường, đảm bảo hệ thống vận hành ổn định và chính xác tuyệt đối.
