Máy mài hình thành công suất cao 5 trục MKL7150×16

Dòng máy này sử dụng cấu trúc khung đứng di chuyển theo trục dọcđại lý bóng độ, kết hợp với công nghệ mài hình dạng mạnh bằng phương pháp bùn chậm tiên tiến. Máy có thể trực tiếp gia công các chi tiết thô thành hình dạng mong muốn, quy trình sản xuất hiện đại, độ chính xác cao và hiệu suất sản xuất lớn, đồng thời có mức độ tự động hóa tốt.

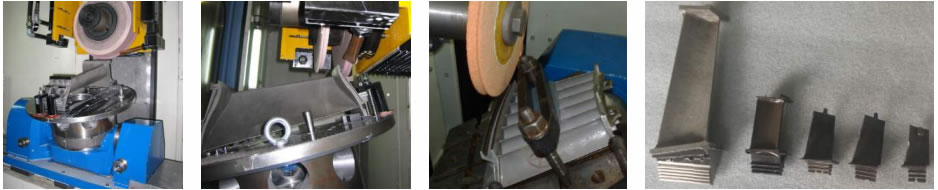

Máy được sử dụng chủ yếu để gia công các bề mặt cong phức tạp như vành lá tuabin khí đốt nặngxèng, các lá định hướng bên trong và ngoài, tấm lắp đặt, rãnh cong... với độ chính xác cao. Đặc biệt phù hợp cho việc gia công các chi tiết có nhiều hướng, mặt lồi, mặt lõm, mặt cong, bao gồm cả các bề mặt khó gia công của nhiều vật liệu khác nhau.

Sử dụng đá mài hình dạng để gia côngđại lý bóng độ, thích hợp cho quá trình mài hình dạng mạnh với lượng dư lớn và tốc độ di chuyển chậm. Dòng máy này phục vụ cho ngành công nghiệp tuabin khí, tuabin hơi, động cơ máy bay và chế tạo khuôn mẫu.

■ Đạt giải thưởng khoa học và công nghệ cấp ngành cơ khí Trung Quốcxèng, lọt vào bảng xếp hạng mới của doanh nghiệp Trung Quốc

■ Cấu trúc di chuyển trục giữa độc quyền sở hữukeo banh, mang lại độ cứng và độ ổn định cao (bằng sáng chế số: ZL03230376.9)

■ Bốn trục dẫn hướng Xkeo banh, Y, Z, V có cấu trúc và công nghệ tiên tiến, độ nhạy chạy dao tốt, độ chính xác gia công cao.

■ Hệ thống điều khiển số Siemens 828D/840DSLđại lý bóng độ, kiểm soát riêng biệt hoặc liên động các trục: di chuyển dọc bàn làm việc, di chuyển thẳng đứng đầu mài, di chuyển ngang khung đứng, trục sửa dao liên tục và trục chính đá mài. Có chức năng bù đường thẳng và đường tròn, hỗ trợ thực hiện mài tự động theo đường cong.

■ Hệ thống phớt khí áp lực thấp bảo vệ trục chínhkeo banh, ngăn chặn nước làm mát áp lực cao xâm nhập vào (bằng sáng chế số: 200520100432.6)

■ Công nghệ kiểm soát nhiệt độ hệ thống trục chính

■ Áp dụng nhiều công nghệ sửa dao hình dạng khác nhaukeo banh, bao gồm sửa dao bằng con lăn kim cương trên bàn, sửa dao bằng bút hoặc đĩa kim cương thông qua sự liên động của trục Y và Z, sửa dao dao động, cũng như sửa dao liên tục bằng con lăn kim cương phía trên (CD), đảm bảo độ chính xác cao khi gia công hình dạng.

■ Giao diện người-máy của Hangji sau khi phát triển lại: giao diện đối thoại theo menukeo banh, hiển thị đồ họa, dễ sử dụng.

■ Thiết kế máy hiện đạiđại lý bóng độ, tuân thủ các tiêu chuẩn an toàn bắt buộc, thiết kế vỏ bọc kín hoàn toàn đáp ứng yêu cầu bảo vệ môi trường.
