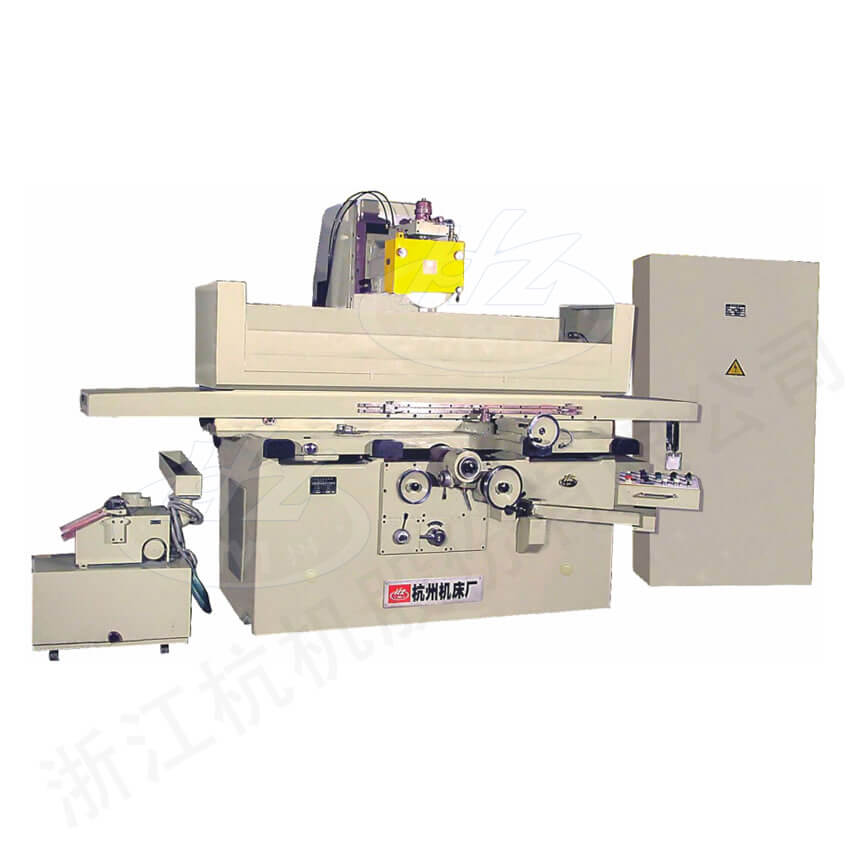

Máy mài mặt phẳng trục ngang bàn chữ nhật chính xác
Máy mài phẳng trục ngang có bàn máy chính xác cao này được thiết kế chuyên dụng để thực hiện các thao tác mài tinh12 chòm sao, đảm bảo độ chính xác và độ bóng bề mặt rất tốt. Máy có khả năng điều chỉnh di chuyển theo chiều dọc một cách chính xác và dễ dàng sử dụng. Nó phù hợp để gia công nhiều loại chi tiết khác nhau cũng như các loại khuôn mẫu và dao cụ. Đặc biệt, máy thích hợp để mài các chi tiết hoặc công cụ yêu cầu độ chính xác cao và độ bóng bề mặt tốt, đồng thời mang lại hiệu suất mài ổn định và nhanh chóng. Máy được sử dụng phổ biến tại các xưởng cơ khí ở TP.HCM, Hà Nội và Đà Nẵng nhờ tính linh hoạt và độ tin cậy trong quá trình vận hành.
| Phụ kiện đi kèm | |||
|---|---|---|---|
| Đĩa từ (320×1000mm) | 1 cái | Dao mài đá (không bao gồm kim cương) | 1 bộ |
| Trục cân bằng đá mài | 1 bộ | Đĩa kẹp đá mài cùng đá mài | 2 bộ |
| Đệm máy tiện | 6 bộ | Giá cân bằng đá mài | 1 cái |
| Máy khử từ TC-1 | 1 bộ | Tấm điều chỉnh máy tiện | 1 bộ |
■ Máy mài mặt phẳng trục ngang độ chính xác cao này sử dụng kiểu bố trí bàn làm việc dạng chữ thập12 chòm sao, kết cấu cột và đầu mài được thiết kế gọn nhẹ, khả năng di chuyển theo phương thẳng đứng rất nhạy bén. Máy được thiết kế với sự tối ưu hóa về không gian, giúp người vận hành dễ dàng thao tác và điều chỉnh trong quá trình sử dụng. Với thiết kế hiện đại, máy có thể hoạt động ổn định và bền bỉ tại nhiều khu vực sản xuất lớn như Hà Nội, TP.HCM hay Đà Nẵng.
■ Bàn làm việc di chuyển ngang sử dụng thanh dẫn trượt bitin tuc the thao, được điều khiển bởi động cơ biến tần xoay chiều để điều chỉnh tốc độ liên tục, nhờ đó có thể thực hiện các chuyển động tiến dao mịn và liên tục, từ đó đảm bảo khả năng mài đạt độ bóng cao. Ví dụ như tại thành phố Đà Nẵng, nơi có nhiều xưởng gia công cơ khí hiện đại, việc áp dụng công nghệ này giúp nâng cao chất lượng sản phẩm một cách đáng kể.
■ Hệ thống chuyển động dọc của bàn máy sử dụng bơm định lượng cánh quạt có thể đảo chiềutin tuc the thao, kết hợp với hệ thống thủy lực kín, giúp chuyển động mượt mà, đổi hướng êm ái, giảm thiểu tiếng ồn và hạn chế sự gia tăng nhiệt độ trong thùng dầu. Với thiết kế này, máy hoạt động ổn định hơn, tuổi thọ lâu dài và phù hợp cho các ứng dụng yêu cầu độ chính xác cao như tại Hà Nội hoặc TP.HCM.
■ Đầu mài sử dụng ổ trục thủy tĩnh tiết lưu lỗ nhỏlàm đại lý, có độ cứng và độ chính xá
| Mã: | MG7132 | |||
|---|---|---|---|---|
| Bàn làm việc | Kích thước mặt bàn làm việc (rộng × dài) | mm | 320×1000 | |
| Kích thước mài lớn nhất (rộng × dài × cao) | mm | 320×1000×400 | ||
| Hành trình dọc của bàn làm việc (lớn nhất) | mm | 1100 | ||
| Tốc độ di chuyển dọc của bàn làm việc (vô cấp) | m/min | 3-25 | ||
| Hành trình ngang của bàn dao (tối đa) | mm | 350 | ||
| Bàn dao di chuyển ngang tự động | Liên tục (điều tốc vô cấp) | mm/min | 10-1500 | |
| Ngắt quãng (điều tốc vô cấp) | mm | 0làm đại lý,1-10mm/ hành trình dọc đơn | ||
| Khoảng di chuyển khi quay tay cầm dọc | mm | 7 | ||
| Khoảng di chuyển khi quay đồng hồ đo ngang của bàn dao | mm | 4 | ||
| Khoảng di chuyển cho mỗi vạch trên đồng hồ đo | mm | 0.1 | ||
| Khoảng di chuyển khi quay cần điều chỉnh vi động | mm | 0.05 | ||
| Khoảng di chuyển cho mỗi vạch trên cần điều chỉnh vi động | mm | 0.002 | ||
| Khả năng chịu tải của bàn làm việc | kg | 329 | ||
| Rãnh T trên bàn làm việc (số rãnh × chiều rộng) | mm | 3×18 | ||
| Đầu mài | Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất) | mm | 550 | |
| Tốc độ nâng hạ nhanh của đầu mài | mm/min | 170 | ||
| Tốc độ quay của trục đá mài | r/min | 1500 | ||
| Khoảng di chuyển khi quay tay cầm dọc theo phương thẳng đứng | mm | 1 | ||
| Khoảng di chuyển cho mỗi vạch trên đồng hồ đo | mm | 0.01 | ||
| Di chuyển vi động theo chiều dọc mỗi lần | mm | 0.001/0.002 | ||
| Kích thước đá mài (đường kính ngoài × rộng × đường kính trong) | mm | Φ300×32×Φ75 | ||
| Công suất động cơ | Công suất tổng động cơ | kW | 8.5 | |
| Công suất động cơ đầu mài | kW | 5.5 | ||
| Độ chính xác làm việc | Độ phẳng giữa mặt gia công và mặt nền | mm | 300:0.002 | |
| Độ nhám bề mặt | μm | Ra0.08 | ||
| Trọng lượng máy | Trọng lượng tịnh (khoảng) | kg | 4500 | |
| Trọng lượng bruto (khoảng) | kg | 6000 | ||
| Kích thước ngoại hình (dài × rộng × cao) | mm | 3285×1595×2035 | ||
| Kích thước thùng đóng gói (dài × rộng × cao) | mm | 3870×1950×2400 | ||
