Dãy PSG, PPG Máy mài mặt phẳng trục ngang bàn chữ nhật số chính xác

Máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

Dãy PSGtin tuc the thao, PPG Máy mài mặt phẳng trục ngang bàn chữ nhật số chính xác

Giới thiệu sản phẩm

Các sản phẩm dòng PSGxèng, PPG là máy mài phẳng và máy mài định hình CNC chính xác do công ty phát triển trong những năm gần đây.

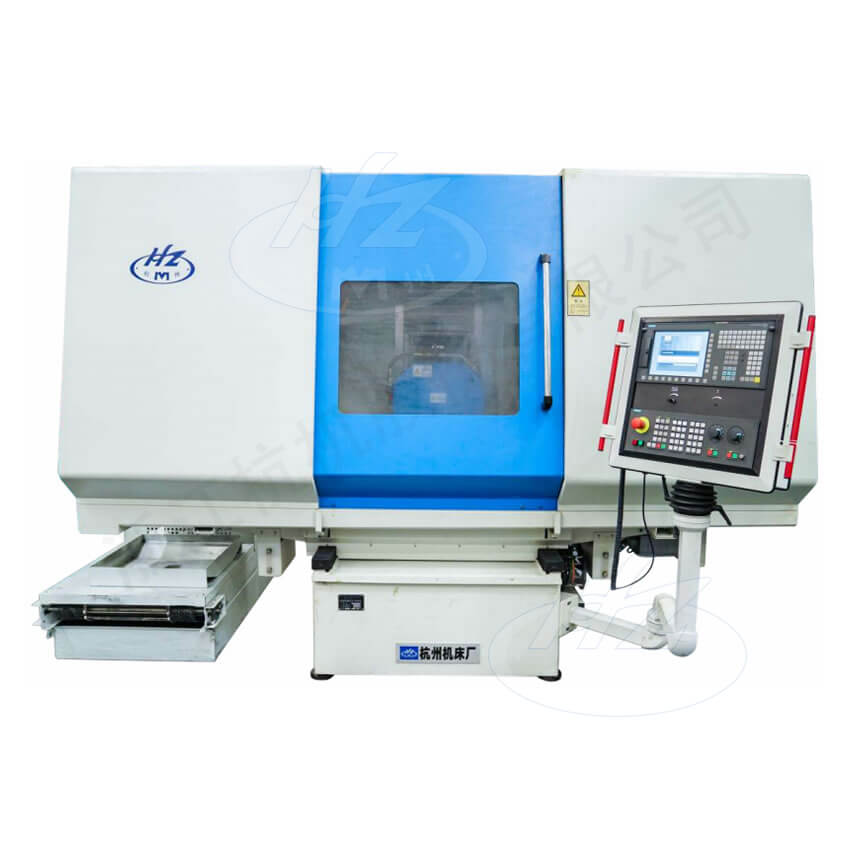

Các sản phẩm dòng PPG chủ yếu được thiết kế để thực hiện các quá trình mài gia công hình dạng chính xác cho các chi tiết. Chúng có thể được sử dụng trong việc gia công các bề mặt của khuôn mẫu chính xáctin tuc the thao, chi tiết ô tô, máy nén khí... Máy PPG48 sở hữu cấu trúc bố trí di chuyển theo kiểu bàn chữ thập; trục chính sử dụng kết cấu ổ bi chịu lực cao; bàn làm việc theo hướng dọc được dẫn động bằng motor (servo) thông qua dây đai đồng bộ và trục vít bi; đường ray bàn làm việc sử dụng cấu trúc hai rãnh V và được phủ thêm vật liệu chống mài mòn; chuyển động ngang của bàn di chuyển và chuyển động thẳng đứng của đầu mài đều được trang bị cấu trúc motor (servo) + trục vít bi + ray tuyến tính; hệ thống điều khiển số sử dụng phần mềm Siemens 828D và màn hình màu 10.4 inch; đi kèm với cảm biến quang học trục đứng và đế từ điện vĩnh cửu; tùy theo nhu cầu gia công, có thể chọn lắp đặt đầu mài kim cương, đầu mài đĩa kim cương hoặc bánh mài kim cương định hình.

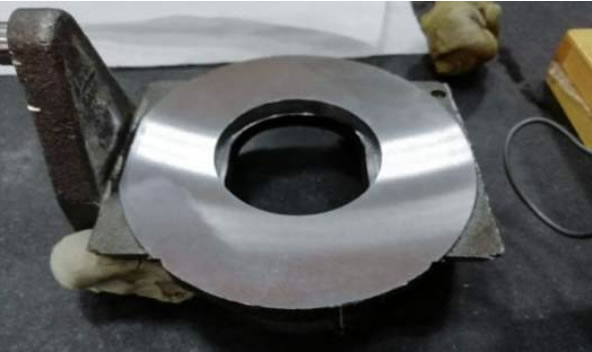

PSG48 chi tiết trục nghiêng ngành hàng hải

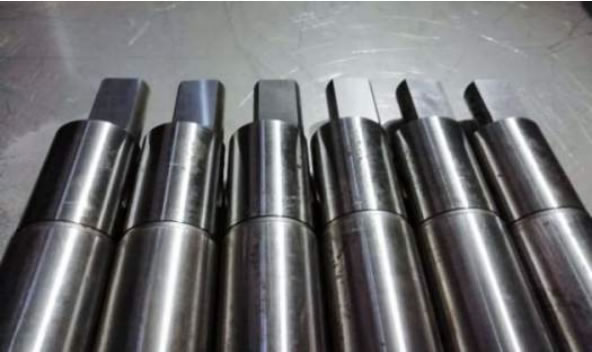

PPG48 chi tiết trục lệch tâm ngành máy nén

Thông số kỹ thuật

Mã:			PSG48	PPG48	PSG510
Kích thước mặt bàn làm việc (rộng × dài)		mm	400×875		500×1100
Bàn từ (rộng × dài)		mm	400×800		500×1000
Tải trọng bàn làm việc (bao gồm bàn từ)		kg	600		1000
Hành trình lớn nhất của bàn làm việc theo chiều ngang		mm	1100		1400
Khoảng cách lớn nhất từ tâm trục chính đến bàn làm việc		mm	600		800
Bàn làm việc (Trục X)	Phương thức dẫn động		Dẫn động thủy lực tỷ lệ tự động	Trục bi +	Dẫn động thủy lực tỷ lệ tự động
	Tốc độ dẫn động	m/min	30	20	25
	Lượng chạy dao nhỏ nhất	mm	/	0.001	/
Bàn trượt (Trục Z)	Hành trình lớn nhất	mm	410		550
	Tốc độ dẫn động	mm/min	0-2000
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài (Lên xuống)	Cấu trúc ổ bi		Trục chính thủy tĩnh	Ổ bi lăn	Ổ bi lăn
	Hành trình lớn nhất	mm	450		560
	Tốc độ dẫn động	mm/min	0-2000
	Lượng chạy dao nhỏ nhất	mm	0.001
	Công suất trục chính	kW	7.5		11
	Tốc độ quay trục chính	rpm	1500
	Kích thước đá mài	mm	Φ400×40×Φ127
Độ chính xác làm việc	Độ song song với mặt chuẩn	mm	300：0.003
Độ chính xác làm việc	Độ nhám bề mặt	μm	0.16	0.32	0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)	kg	5500		6500
Kích thước máy (dài × rộng × cao)		mm	3900x3000x2600		4800x3600x2800
