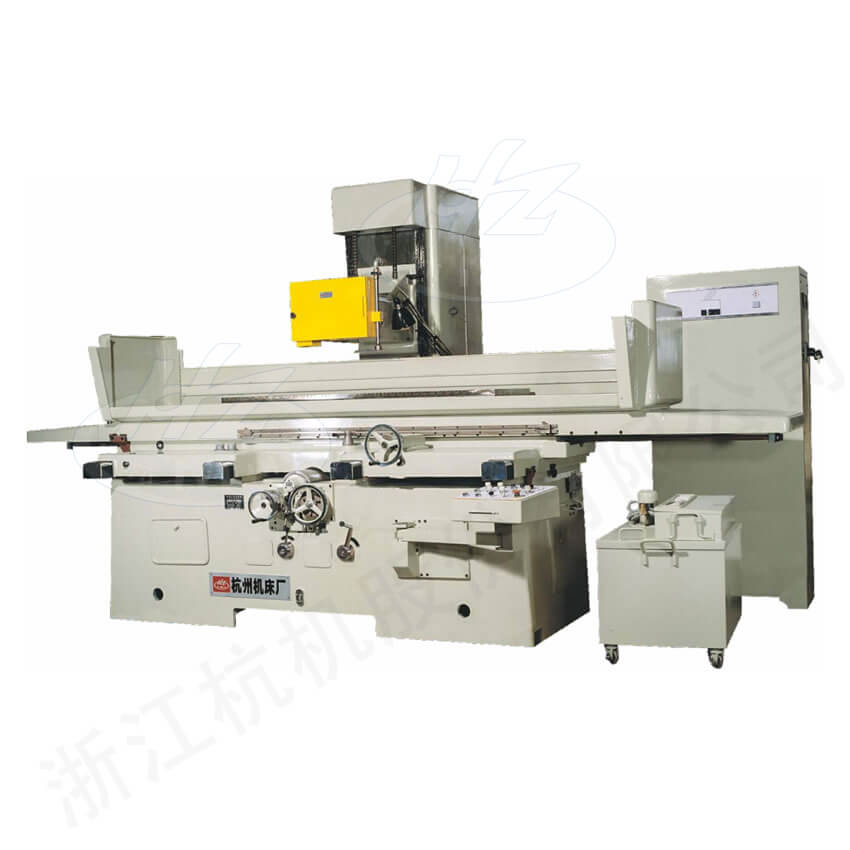

Máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

HZ-024 MM7150A Máy mài mặt phẳng trục ngang bàn chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

■ Máy mài HZ-024 có trục chính có thể lắp đặt đĩa mài rộng Φ450×80×Φ127mmtin tuc the thao, giúp mở rộng phạm vi ứng dụng của máy.

Phụ kiện đi kèm
Đĩa từ (500×1600mm)	1 cái	Dao mài đá (không bao gồm kim cương)	1 bộ
Trục cân bằng đá mài	1 bộ	Bàn kẹp đá mài	2 bộ
Giá cân bằng đá mài	1 cái	Tấm điều chỉnh máy tiện	11

Đặc điểm sản phẩm

■ Máy này chủ yếu được sử dụng để mài chính xáclink w88, độ chính xác và độ bóng của bề mặt mài cao, dễ vận hành, có chuyển động tiến theo phương thẳng đứng với lượng tiến nhỏ.

■ Chuyển động dọc của bàn làm việc được dẫn động bởi bơm cánh lá biến lưu lượng và sử dụng hệ thống dầu kíntin tuc the thao, nhiệt độ thùng dầu tăng thấp, biến dạng nhiệt nhỏ.

■ Chuyển động tiến ngang của bàn làm việc được kiểm soát bởi động cơ biến tần xoay chiềutin tuc the thao, có thể điều chỉnh tốc độ liên tục, đạt được chuyển động tiến gián đoạn và liên tục tinh tế.

■ Ổ bi trục chính sử dụng ổ đệm tĩnh áp có lỗ nhỏlink w88, lưu thông dầu bên trong, độ cứng tốt, hiệu suất mài cao.

■ Lực hút của đĩa từ có thể điều chỉnh và có thể tự động khử từtin tuc the thao, việc chi tiết dễ dàng.

■ Máy mài HZ-024 có trục chính có thể lắp đặt đĩa mài rộng Φ450×80×Φ127mmlink w88, giúp mở rộng phạm vi ứng dụng của máy.

Thông số kỹ thuật

Mã:				HZ-024 / MM7150A
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	500×1600
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	500×1600×500
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	1750
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	3-20
	Hành trình ngang của bàn dao (tối đa)		mm	500
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Ngắt quãng (điều tốc vô cấp)	mm	0.2-20/Chu trình đơn dọc của bàn làm việc
	Giá trị vạch chia tay cầm điều chỉnh tiến ngang		mm	0.005
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	3×18
	Khả năng chịu tải của bàn làm việc		kg	1030
Đầu mài	Khoảng cách từ tâm trục đá mài đến bàn làm việc		mm	700
	Tốc độ quay của trục đá mài		r/min	1500
	Lượng tiến mỗi vạch trên đồng hồ tiến theo phương thẳng đứng		mm	0.01
	Lượng tiến mỗi lần gạt điểm		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Φ450×80×Φ127 Φ350×40×Φ127
Công suất động cơ	Công suất tổng động cơ		kW	12
Công suất động cơ	Công suất động cơ đầu mài		kW	7.5
Độ chính xác làm việc	Độ phẳng giữa mặt gia công và mặt nền		mm	300：0.003
Độ chính xác làm việc	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	8500
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	10000
Kích thước ngoại hình (dài × rộng × cao)			mm	4400×2200×2450
Kích thước thùng đóng gói (dài × rộng × cao)			mm	4600×2450×2400
