Máy mài mặt phẳng trục ngang bàn chữ nhật chính xác

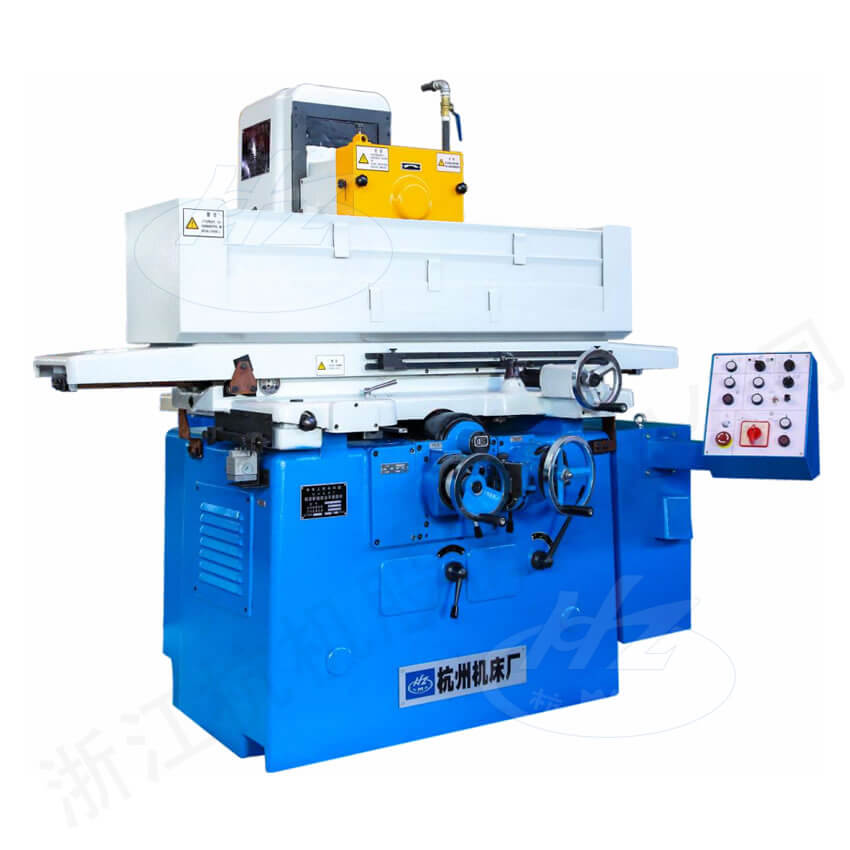

MM7120A MM7120B Máy mài mặt phẳng trục ngang bàn chữ nhật độ chính xác cao

Giới thiệu sản phẩm Đặc điểm sản phẩm Thông số kỹ thuật

Giới thiệu sản phẩm

Máy được sử dụng chủ yếu để gia công mặt phẳng của chi tiết bằng cạnh của đá mài12 chòm sao, đồng thời cũng có thể dùng mặt đầu của đá mài để gia công rãnh và mặt bên của gờ trên chi tiết. Độ chính xác và độ bóng bề mặt sau khi mài đều rất cao. Máy thích hợp để gia công các chi tiết chính xác và khuôn mẫu, có thể được sử dụng trong xưởng gia công cơ khí, xưởng sửa chữa máy móc và xưởng dụng cụ để thực hiện các công đoạn gia công tinh.

Phụ kiện đi kèm
Bàn hút từ	1 cái	Đĩa kẹp đá mài cùng đá mài	2 bộ
Trục cân bằng đá mài	1 bộ	Giá cân bằng đá mài	1 cái
Dao mài đá (không bao gồm kim cương)	1 bộ	Khối cân bằng	5 chiếc
Phụ kiện đặc biệt (tính riêng)
Dao đá kim cương	1 cây

Đặc điểm sản phẩm

■ Máy tiện sử dụng bàn di chuyển theo kiểu chữ thập12 chòm sao, biến dạng nhiệt nhỏ.

■ Chuyển động dọc của bàn máy được dẫn động bởi bơm cánh lá điều chỉnh lưu lượngđại lý bóng độ, kết hợp hệ thống thủy lực kín, giúp chuyển động ổn định, tiếng ồn thấp và nhiệt độ dầu trong bể giảm đáng kể.

■ Bàn trượt được trang bị ray dẫn hướng bitin tức thể thao 24h mới nhất, quá trình tiến dao được kiểm soát bởi động cơ biến tần AC với khả năng điều chỉnh tốc độ liên tục, cho phép đạt được các chuyển động tiến dao rời rạc và liên tục một cách chính xác.

■ Trục chính đầu mài sử dụng ổ trục tĩnh dầu có lỗ nhỏ để giảm lưu lượng dầuđại lý bóng độ, độ chính xác quay cao và tuổi thọ dài.

■ Máy MM7120B có bể chứa dầu ngoàiđại lý bóng độ, thuận tiện cho việc bảo trì và thay thế hệ thống thủy lực.

Thông số kỹ thuật

Mã:				MM7120A	MM7120B
Bàn làm việc	Kích thước mặt bàn làm việc (rộng × dài)		mm	200×630
	Kích thước gia công lớn nhất (rộng × cao × dài)		mm	200×630×320
	Hành trình dọc của bàn làm việc (lớn nhất)		mm	750
	Tốc độ di chuyển dọc của bàn làm việc (vô cấp)		m/min	2-20
	Hành trình ngang của bàn dao (tối đa)		mm	220
	Lượng tiến ngang của bàn làm việc	Liên tục (điều tốc vô cấp)	mm/min	20-1000
	Lượng tiến ngang của bàn làm việc	Ngắt quãng (điều tốc vô cấp)	mm	012 chòm sao,2-10/ hành trình dọc đơn
	Rãnh T trên bàn làm việc (số rãnh × chiều rộng)		mm	1×14
	Khả năng chịu tải của bàn làm việc		kg	104
Đầu mài	Khoảng cách từ trục đá mài đến bàn làm việc (lớn nhất)		mm	445
	Tốc độ nâng nhanh của đầu mài		mm/min	450
	Tốc độ quay của trục đá mài		r/min	1500/3000
	Giá trị vạch chia nhỏ nhất của đĩa chia độ dọc		mm	0.01
	Tiến dao vi lượng theo phương dọc		mm	0.002
	Kích thước đá mài (đường kính ngoài × rộng × đường kính trong)		mm	Ф250×25×Ф75
Công suất động cơ	Công suất tổng động cơ		kW	5.19/5.79
Công suất động cơ	Công suất động cơ đầu mài		kW	2.4/3
Độ chính xác làm việc	Độ phẳng giữa mặt gia công và mặt nền		mm	300：0.003
Độ chính xác làm việc	Độ nhám bề mặt		μm	Ra0.16
Trọng lượng máy	Trọng lượng tịnh (khoảng)		kg	2300
Trọng lượng máy	Trọng lượng bruto (khoảng)		kg	3000
Kích thước ngoại hình (dài × rộng × cao)			mm	1900×1205×1750
Kích thước thùng đóng gói (dài × rộng × cao)			mm	2750x1780x2450	4250x1750x2250
