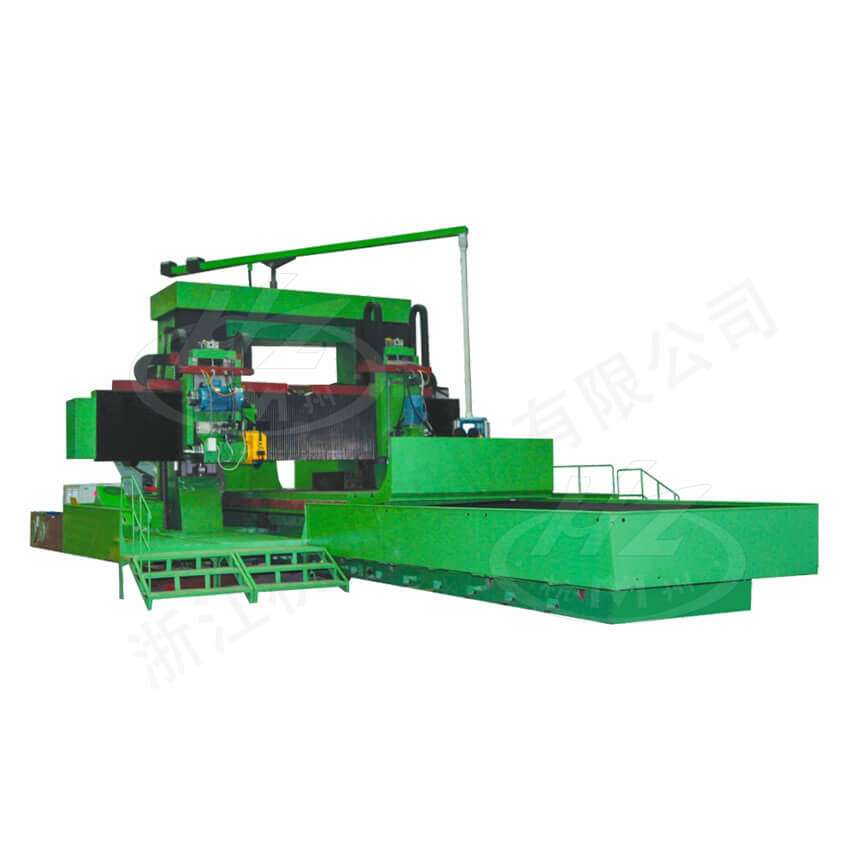

Máy mài mặt phẳng cầu trục số lớn

HZ-KD6520×16 HZ-KD6525×16 HZ-KD4020×16 HZ-KD12025×16 HZ-K4015×16 Máy mài dọc kiểu đầu trượt lớn theo cấu trúc khung máy CNC lớn

Đặc điểm sản phẩm

■ Máy được thiết kế với cấu trúc khung máy đối xứng dạng khung đứng12 chòm sao, bao gồm thân máy, hai cột đứng và dầm ngang tạo thành khung kín. Trên hai cột đứng được lắp đặt một dầm ngang có thể di chuyển lên xuống. Dầm ngang có hai bàn trượt, mỗi bàn trượt được trang bị đầu mài cạnh và đầu mài đa năng. Bàn trượt di chuyển theo chiều ngang trên dầm ngang, trong khi đầu mài di chuyển theo chiều dọc trên các ray dẫn hướng của bàn trượt. Thân máy và bàn làm việc sử dụng loại ray dẫn hướng hình V đôi, bàn làm việc được trang bị ray dẫn hướng giảm ma sát bằng vật liệu nhựa. Chuyển động tịnh tiến của bàn làm việc được điều khiển bằng hệ thống thủy lực, cho phép điều chỉnh tốc độ liên tục.

■ Các chuyển động dọc và ngang của đầu mài cạnh12 chòm sao, cùng các chuyển động dọc, ngang, xoay phân độ của đầu mài đa năng và chuyển động dọc của dầm trượt (hai trục) đều được điều khiển bởi hệ thố Chuyển động dọc của bàn làm việc được kiểm tra vị trí thông qua bộ mã hóa, tổng cộng có tám trục. Hệ thống điều khiển số sử dụng hệ thống Siemens 840D SL, trong đó chuyển động dọc của dầm trượt (hai trục) được kiểm soát ở chế độ vòng kín toàn phần nhờ cảm biến quang họ

■ Máy này được sử dụng chủ yếu tại các nhà máy sản xuất máy để thực hiện gia công mài chính xác các mặt phẳng12 chòm sao, mặt bên, mặt nghiêng và mặt dưới của các chi tiết như ổ trượt, giá trượt và bàn máy. Máy có thể thực hiện mài cạnh tự động hoặc thủ công (thông qua núm điều khiển điện) cho các mặt phẳng chính của chi tiết và cũng có thể mài các mặt phẳng khác.

■ Máy này có chức năng bù độ thẳng dọc lõmđại lý bóng độ, lồi của chi tiết gia công.

Thông số kỹ thuật

Mã:			HZ-KD6520×16
Thông số máy tiện	Kích thước mặt bàn làm việc (dài × rộng)	mm	6500×2000
	Chiều rộng lớn nhất của chi tiết gia công	mm	3500
	Chiều dài lớn nhất của chi tiết gia công	mm	6500
	Chiều cao lớn nhất của chi tiết gia công	mm	1600
	Hành trình lớn nhất theo chiều dọc của bàn làm việc	mm	6700
	Khoảng cách giữa các cột đứng	mm	3550
Bộ dẫn động bàn làm việc	Tốc độ di chuyển theo chiều dọc của bàn làm việc (điều tốc thủy lực vô cấp)	m/min	3-25
Bộ dẫn động bàn làm việc	Trọng lượng lớn nhất mà bàn làm việc có thể chịu được	kg	20000
Đầu mài xung quanh	Công suất động cơ đầu mài	kW	30
	Kích thước đá mài (đường kính ngoài × chiều rộng × đường kính trong)	mm	Ф600×100×Ф305
	Tốc độ quay của đá mài	r/min	50-1500
Đầu mài xung quanh Di chuyển theo chiều dọc	Khoảng di chuyển theo chiều dọc	mm	200
	Tốc độ di chuyển nhanh	mm/min	1000
	Tốc độ di chuyển liên tục	mm/min	50-1000
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài xung quanh Di chuyển ngang	Khoảng di chuyển ngang	mm	4500
	Tốc độ di chuyển liên tục	mm/min	50-1000
	Tốc độ di chuyển gián đoạn	mm/lần	5-50
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài đa năng	Công suất động cơ đầu mài	kW	18.5
	Kích thước đá mài (đường kính ngoài × chiều rộng × đường kính trong)	mm	Ф600×100×Ф305
	Tốc độ quay của đá mài	r/min	50-1500
	Góc quay lớn nhất	（°）	±110
	Góc chia nhỏ nhất	（°）	2.5
Đầu mài đa năng Di chuyển theo chiều dọc	Khoảng di chuyển theo chiều dọc	mm	600
	Tốc độ di chuyển nhanh	mm/min	1000
	Tốc độ di chuyển liên tục	mm/lần	50-1000
	Lượng chạy dao nhỏ nhất	mm	0.001
Đầu mài đa năng Di chuyển ngang	Khoảng di chuyển ngang	mm	4500
	Tốc độ di chuyển liên tục	mm/min	50-1000
	Tốc độ di chuyển gián đoạn	mm/lần	5-50
	Lượng chạy dao nhỏ nhất	mm	0.001
Di chuyển theo chiều dọc của dầm ngang	Khoảng di chuyển theo chiều dọc	mm	1600
Di chuyển theo chiều dọc của dầm ngang	Tốc độ di chuyển theo chiều dọc	mm/min	50-200
Thiết bị làm mát	Lưu lượng dung dịch làm mát	L/min	200
Trọng lượng tổng thể máy (khoảng)		kg	103000
Kích thước tổng thể của máy (khoảng)		mm	20000×7500×7000
